İmalatını Yaptığımız Endüstriyel Kablo Çeşitleri

Endüstriyel Kablo ailemiz fabrikalar, trafo merkezleri, su arıtma tesisleri, takım tezgahları ve proses kızaklarındaki sabit ve esnek kurulumlardan oluşmaktadır. Her yapı voltaj seviyesi, yalıtım malzemesi, ekranlama tipi, çekirdek sayısı ve kılıf bileşiği ile tanımlanır; böylece aynı iletken boyutu çeşitli performans derecelerinde sağlanabilir.

Endüstriyel Sistemlere Uygun Uygulama

Endüstriyel kablo seçimi sinyal veya güç görevi ile başlar ve daha sonra ortama doğru ilerler. Basınç vericisinden 4–20 mA taşıyan bir kablonun koruma ve kapasitans gereksinimleri, motor kontrol merkezindeki 61 çekirdekli kilitleme kablosundan farklı olur. Her panel için tek bir genel tür sağlamak yerine yapıyı döngüyle eşleştiriyoruz.

• Süreç otomasyonu: Saha sensörleri, bağlantı kutuları ve DCS/PLC kabinleri arasındaki enstrüman kabloları.
• Motor kontrolü: Kontaktör, röle ve gösterge devreleri için XLPE veya PVC kontrol kabloları.

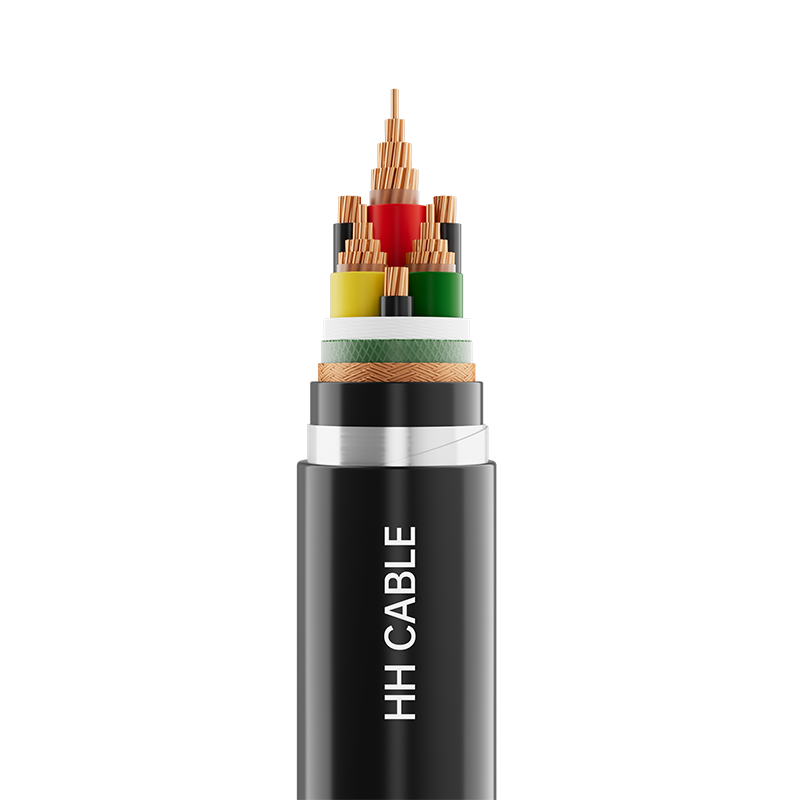

• Sürücüler ve invertörler: Düşük aktarım empedansına sahip 1kV değişken frekanslı güç kabloları.
• Yüksek sıcaklık bölgeleri: 180°C veya 200°C iletken sıcaklığına dayanıklı silikon veya floroplastik yalıtımlı bilgisayar ve alet kabloları.
• Açık ve gömülü yollar: Kablo kanalları ve doğrudan gömme için zırhlı veya UV ışınlarına dayanıklı kılıflı kontrol kabloları.

İnşaat Seçenekleri ve Kritik Özellikler

Teklif verdiğimiz her Endüstriyel Kablo bir inşaat tablosuyla tanımlanır. Aşağıdaki tablo, kontrol ve cihaz serilerimiz için yayınlanan standart konfigürasyonları kullanarak üretim öncesinde onayladığımız ana değişkenleri özetlemektedir.

Sinyal Bütünlüğü ve Ekranlama Tasarımı

Enstrümantasyon ve bilgisayar kabloları için ekranlama, sabit bir okuma ile dalgalanan bir okuma arasındaki farktır. Yüksek frekanslı gürültü için folyo kalkanlar, esneklik ve mekanik sağlamlığın gerekli olduğu yerlerde örgülü bakır kalkanlar ve en zorlu EMC ortamları için kompozit folyo artı örgü yapılar üretiyoruz. Korumanın panel ucunda topraklanabilmesi için drenaj kabloları dahildir.

Bükümlü çiftler, üçlüler ve yıldız-dörtlü gruplar manyetik alımı azaltır. Güç ve sinyal iletkenlerinin bir kabloyu paylaştığı durumlarda, karşılıklı endüksiyonu sınırlamak için bunları ayırıyoruz. Üretimden sonra kalkan tipinin değiştirilmesi pratik olmadığından bu seçimler teklif aşamasında yapılmaktadır.

Sıcaklık, Kurulum ve Çevre Sınırları

Nominal iletken sıcaklığı izolasyona bağlıdır: PVC, PE ve halojensiz poliolefin 70°C; XLPE 90°C; silikon kauçuk 180°C; floroplastik 200°C. XLPE kontrol kabloları için kısa devre toleransı beş saniyeye kadar 250°C'dir. Kurulum sıcaklığı standart bileşikler için 0°C'nin, yüksek ve düşük sıcaklığa dayanıklı enstrüman kabloları için -20°C'nin altında olmamalıdır.

• Bükme yarıçapı: Esnek veya zırhsız örgülü kablolar için 6x dış çap; Zırhsız sert kontrol kabloları için 8×; Zırhlı veya metal korumalı yapılar için 12 ×.
• Yönlendirme: sistem tasarımı aksini gerektirmedikçe güç ve sinyal kablolarını ayırın, tepsi aralığını koruyun ve bir uçta topraklama koruyucuları bulundurun.
• Çevre: Dış mekan koşuları için UV ışınlarına dayanıklı ceketler, doğrudan gömme için zırhlar ve takım tezgahı iç mekanları için yağa dayanıklı kılıflar.

Kalite Kontrol ve Kabul

Henghui Cable, hammaddeden bitmiş makaraya kadar olan yolu kapsayan MES sistemi ile iki üretim tesisi ve dokuz atölye işletiyor. Kalite yönetimimiz, çevre yönetimimiz ve iş sağlığı ve güvenliği sistemlerimiz sertifikalıdır ve güneş PV kablo serimiz TÜV Rheinland, CE ve EAC sertifikasına sahiptir. Endüstriyel Kablolar için rutin fabrika testleri iletken direncini, yalıtım direncini, yüksek gerilime dayanıklılığı ve boyut kontrollerini kapsar; yangına dayanıklı ve halojensiz kaliteler ilgili performans gerekliliklerine göre doğrulanmıştır.

Kabul belgeleri test raporlarını, uygunluk sertifikasını ve makara uzunluğundaki kayıtları içerebilir. Bir projenin üçüncü taraf denetimini veya tanık testini öngördüğü durumlarda, denetim programını sevkıyattan önce müşterinin temsilcisiyle koordine ederiz.

Komple Projeler için İlgili Kablo Aileleri

Endüstriyel Kablolar genellikle aynı tesisteki diğer devrelerin yanında bulunur. Yalıtım sistemlerinin, kılıf bileşenlerinin ve dokümantasyonun proje genelinde tutarlı kalması için tüm seti sağlıyoruz.

• Güç Şebekesi İletim ve Transformasyon Kabloları — Trafo merkezi ve besleyici bağlantıları için 1,8–3kV, 6–35kV ve 66–110kV XLPE güç kabloları.
• Demiryolu ve Transit Kabloları — Tüneller, istasyonlar ve demiryolu taşıtları için halojensiz, düşük dumanlı yapılar.
• Altyapı ve İnşaat Kabloları — binalar ve tesisler için sabit kablolama, PVC yalıtımlı kablolar ve kordonlar.
• Yeni Enerji Kabloları — üretim ve depolama sistemleri için güneş fotovoltaik kabloları ve ilgili DC kabloları.

Çözümünüzü Yapılandırmak İçin Kullandığımız Bilgiler

Doğru bir Endüstriyel Kablo teklifi hazırlamak için çalışma noktasına ve kurulum koşullarına ihtiyacımız var. Aşağıdaki kontrol listesi, mühendislerimizin bir teklif ve üretim çizimi yayınlamadan önce incelediği verileri yansıtmaktadır.

• Devre fonksiyonu: kontrol, sinyal, enstrümantasyon, sürücü veya güç dağıtımı.
• Gerilim seviyesi: 300/500V, 450/750V veya 1kV.
• İletken boyutu ve çekirdek sayısı: mm² cinsinden kesit ve damar, çift veya üçlü sayısı.
• Yalıtım ve kılıf malzemesi: PVC, PE, XLPE, halojensiz, silikon veya floroplastik.
• Koruma ve zırh: folyo, örgü, kompozit, çelik bant veya çelik tel.
• Özel performans: alev geciktirici sınıf, yangına dayanıklılık, düşük duman halojensiz, termit/kemirgenlere karşı dayanıklı, UV veya yağa dayanıklılık.
• Kurulum ortamı: iç mekan, dış mekan, gömülü, tepsi, boru, ortam sıcaklığı ve kimyasallara maruz kalma.
• Miktar ve teslimat: toplam metre, makara uzunluğu, varış noktası ve gerekli teslimat penceresi.
• Belgeler: test raporları, sertifikalar, paketleme listesi ve üçüncü taraf denetim gereksinimleri.

Sorunuzla birlikte bu ayrıntıları gönderin; modeli, yapımı ve teslimat süresini onaylayalım. Çizimlerden veya numunelerden özelleştirilmiş damarlar, renkler, uzunluklar ve kılıf bileşikleri üretilebilir.

Sıkça Sorulan Sorular

Kontrol kabloları ile enstrüman kabloları arasındaki fark nedir?

Kontrol kabloları 450/750V'de anahtarlama ve kilitleme sinyallerini taşır ve genellikle çok çekirdekli olarak mekanik sağlamlık için üretilmiştir. Enstrüman kabloları 300/500V'de düşük seviyeli analog veya dijital sinyaller taşır ve ölçüm doğruluğunu korumak için düşük kapasitans, yüksek yalıtım direnci ve etkili korumaya öncelik verir.

Değişken frekanslı sürücüler için kablo tedarik edebilir misiniz?

Evet. 1kV değişken frekanslı güç kablomuz, invertör ile motor arasındaki ortak mod gürültüsünü ve voltaj yükselmelerini sınırlamak için simetrik yapı ve korumayla tasarlanmıştır. Koruma ve iletken sınıfını seçmeden önce sürücü değerini, kablo uzunluğunu ve yönlendirme yöntemini onaylıyoruz.

Endüstriyel Kablolarınız hangi sıcaklık aralığını kapsıyor?

Standart PVC, PE ve halojensiz poliolefin kablolar 70°C iletken sıcaklığına uygundur; XLPE kontrol kabloları 90°C'ye kadar. Yüksek sıcaklık bölgeleri için -20°C'ye kadar kurulum sıcaklıklarına sahip, 180°C'ye kadar silikon kauçuk yalıtımlı kablolar ve 200°C'ye kadar dereceli floroplastik yalıtımlı kablolar sağlıyoruz.

Özel damar sayısı ve kılıf renkleri üretiyor musunuz?

Hem standart hem de özelleştirilmiş Endüstriyel Kablolar üretiyoruz. 2'den 61'e kadar damar sayıları, standart dışı kesitler, özel renk dizileri, baskılı açıklamalar ve alternatif kılıf bileşikleri müşteri çizimlerine veya numunelerine göre üretilebilir.

Doğru bir teklif için hangi bilgilere ihtiyaç vardır?

Model veya yapıyı, voltaj seviyesini, iletken boyutunu, çekirdek sayısını, yalıtım ve kılıf malzemesini, ekranlama veya zırh gerekliliklerini, özel performans ihtiyaçlarını, miktarını, makara uzunluğunu ve teslimat yerini sağlayın. Bu ayrıntılarla inşaatı onaylıyor ve bir teklif veriyoruz.

Endüstriyel Kablolar nasıl paketlenir ve teslim edilir?

Kablolar, deniz taşımacılığına uygun, uzunluk ve tambur işaretlerine sahip ahşap veya çelik makaralar üzerinde tedarik edilir. Standart Endüstriyel Kabloların teslim süresi, miktara ve malzeme mevcudiyetine bağlı olarak onaylandıktan sonra genellikle yaklaşık 7 ila 10 gün arasındadır.
