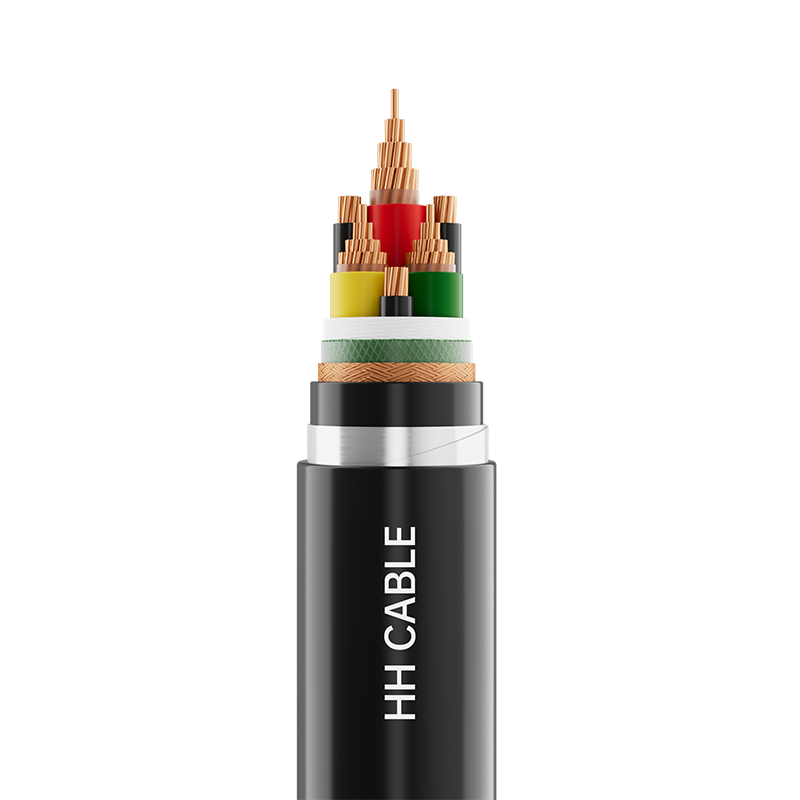

Anma Gerilimi 1kV Değişken Frekanslı Güç Kablosu

Ürün adı: Nominal gerilim 1kV değişken frekanslı güç kablosu

1-Uygulama standartları

Q/320282DJD009-2025

2-Ürün Modeli

BPYJVP, BPVVP, BPYJVP2, BPYJVP2-22, BPGGP, BPYJVSP, vb.

3- Gerilim seviyesi

0,6/1kV

4-Ürün Özellikleri

Çekirdek sayısı

Şartname

Çekirdek sayısı

Şartname

Ana hat çekirdeği

Nötr çekirdek

Ana hat çekirdeği

Nötr çekirdek

3 3

4mm2

1(0,75)mm2

3 3

70mm2

10mm2

6mm2

1,5(1) mm2

95mm2

16mm2

10mm2

2,5(1,5) mm2

120mm2

25mm2

16mm2

4(2,5) mm2

150mm2

35（25）mm2

25mm2

6（4）mm2

185mm2

35mm2

35mm2

6mm2

240mm2

50(35) mm2

50mm2

10mm2

300mm2

50mm2

Çekirdek sayısı

Şartname

3

1,5 mm2 ~300 mm2

5- Kablo yapısının açıklaması

Kablo yapısı

Malzeme Açıklaması

Orkestra şefi

Yuvarlak sıkıştırılmış veya sıkıştırılmamış bakır iletkenler, bakır iletkenler - Sınıf 1, Sınıf 2, Sınıf 5;

Yangına dayanıklı katman (varsa)

Mika bandı

Yalıtım

Polivinil klorür izolasyonu, çapraz bağlı polietilen izolasyonu veya silikon kauçuk

Doldurma

Higroskopik olmayan polipropilen örgü doldurma ipi

Kablo sarma bandı

Dokunmamış veya polipropilen bant

Metal koruyucu

Bakır tel örgü veya gevşek sarılı bakır tel veya (bakır bant veya bakır plastik bant veya alüminyum plastik bant) sarma

İç Kılıf (varsa)

Polipropilen kabartmalı bant veya (silikon kauçuk veya polivinil klorür veya polietilen veya halojen içermeyen düşük dumanlı alev geciktirici) kılıf malzemesi

İzolasyon manşonu (varsa)

Polivinil klorür veya polietilen veya halojen içermeyen, düşük dumanlı, alev geciktirici kılıf malzemesi veya silikon kauçuk

Zırh (varsa)

Galvanizli çelik şerit veya galvanizli çelik tel veya örgülü galvanizli çelik tel

Dış kılıf

Polivinil klorür veya polietilen veya halojen içermeyen, düşük dumanlı, alev geciktirici kılıf malzemesi veya silikon kauçuk

6-Kablolu çekirdek tanımlama

6.1 Yalıtım renklendirmesi veya renk bandı tanımlaması:

3 damarlı kablo: sarı, yeşil, kırmızı veya müşterinin ihtiyacına göre;

3 3 damarlı kablo: 3 ana damar: sarı, yeşil, kırmızı veya müşterinin ihtiyacına göre, 3 nötr damar: sarı-yeşil veya siyah veya müşterinin ihtiyacına göre.

Not: Çapraz bağlı polietilen yalıtım, renk bantları veya yalıtım rengiyle ayırt edilebilir.

6.2 Çok damarlı kablo izolasyonunun dijital tanımlaması:

3 damarlı kablo: 1, 2, 3 veya müşterinin gereksinimlerine göre;

3 3 damarlı kablo: 3 ana damar: 1, 2, 3 veya müşterinin ihtiyacına göre, 3 nötr damar: 0 veya müşterinin ihtiyacına göre.

7-Kılıf rengi

Siyah veya müşterinin ihtiyacına göre

8-Özel performans gereklilikleri

Alev geciktirici A/B/C sınıfı, yangına dayanıklı, termitlere dayanıklı, kemirgenlere dayanıklı, UV ışınlarına dayanıklı, yağa dayanıklı, aşınmaya dayanıklı, yüksek sıcaklığa dayanıklı vb.

9- Kablo uygulama özellikleri

9.1 Normal çalışma sırasında kablo iletkeni için izin verilen maksimum uzun vadeli nominal sıcaklık:

PVC izolasyonu: 70°C; XLPE izolasyonu: 90°C; Silikon kauçuk izolasyonu: 180°C.

9.2 Kısa devre sırasında kablo iletkeninin izin verilen maksimum sıcaklığı (5 saniyeyi geçmeyen süre): polivinil klorür izolasyonu: 160°C; çapraz bağlı polietilen yalıtım: 250°C; silikon kauçuk izolasyon: 350°C.

9.3 Kablo kurulum sıcaklığı 0 santigrat derecenin altında olmamalıdır

9.4 Kablo kurulumu için minimum bükülme yarıçapı:

9.4.1 Tek damarlı zırhsız kablo:

Kurulum sırasında kablonun minimum bükülme yarıçapı: kablonun dış çapının 20 katından az olmamalıdır;

Kurulumdan sonra kablonun minimum bükülme yarıçapı: kablonun dış çapının 15 katından az olmamalıdır.

9.4.2 Tek damarlı zırhlı kablo:

Kurulum sırasında kablonun minimum bükülme yarıçapı: kablonun dış çapının 15 katından az olmamalıdır;

Kurulumdan sonra kablonun minimum bükülme yarıçapı: kablonun dış çapının 12 katından az olmamalıdır.

9.4.3 Çok damarlı zırhsız kablolar:

Kurulum sırasında kablonun minimum bükülme yarıçapı: kablonun dış çapının 15 katından az olmamalıdır;

Kurulumdan sonra kablonun minimum bükülme yarıçapı: kablonun dış çapının 12 katından az olmamalıdır.

9.4.4 Çok damarlı zırhlı kablolar:

Kurulum sırasında kablonun minimum bükülme yarıçapı: kablonun dış çapının 12 katından az olmamalıdır;

Kurulumdan sonra kablonun minimum bükülme yarıçapı: kablonun dış çapının 10 katından az olmamalıdır.

9.5 kablo, 0,6/1kV ve altındaki değişken frekanslı motorlarla eşleşen güç sistemlerinde yaygın olarak kullanılır ve verimli ve istikrarlı güç iletimi ve kontrolü sağlar. Mükemmel koruması, parazit önleme özellikleri ve yüksek frekanslara uyarlanabilirliği, değişken frekanslı motorların karmaşık elektromanyetik ortamlarda güvenli ve istikrarlı çalışmasını sağlar.
