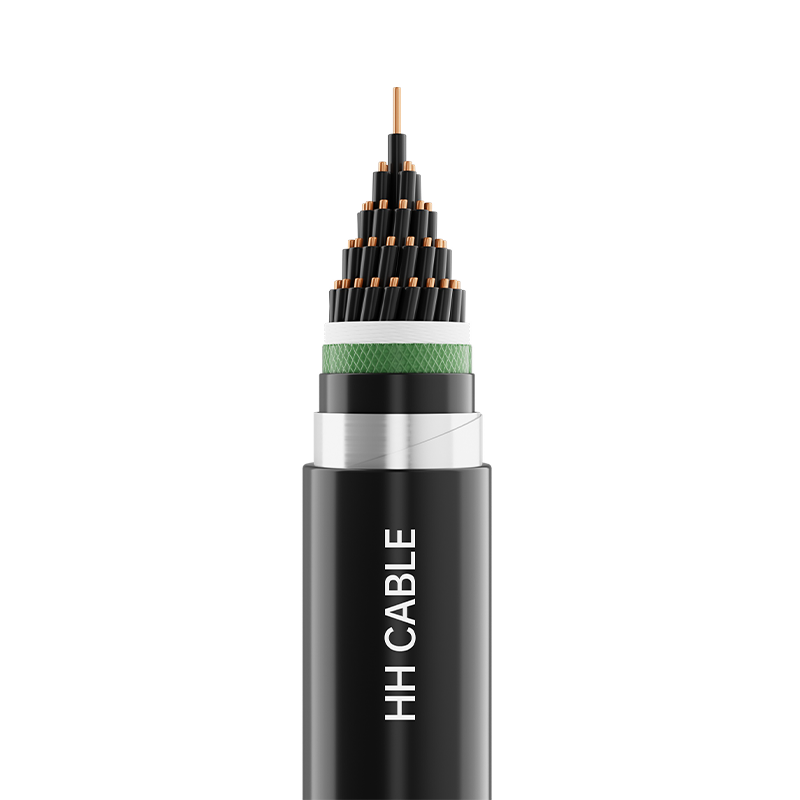

Ürün adı: 450/750V PVC izoleli kontrol kablosu

1-Uygulama standartları

GB/T9330-2020

2-Ürün Modeli

KVV, KVVP, KVVP2, KVVP3, KVVP4, KVV22, KVV32, KVVP2-22, KVVR, KVVRP, vb.

3- Gerilim seviyesi

450/750V

4-Ürün Özellikleri

ızgara

Model a

İletken nominal kesiti mm2

0.5

0.75

1.0

1.5

2.5

Çekirdek sayısı

KVV, KVVP ve diğer seriler

—

2~61

2~19

2-10

KVVP2, KVVP3, KVVP4 ve diğer seriler

—

4~61

4~19

4-10

KVV22, KVVP2-22 ve diğer seriler

—

7~61

4~61

4~19

4-10

K VV 32 ve diğer seriler

—

19~61

7~61

4~19

4-10

KVVR ve diğer seriler

2~61

—

KVVRP ve diğer seriler

2~61

2~48

—

Not: 1. Alev geciktirici kabloların, yangına dayanıklı kabloların ve bunların kombine kablolarının spesifikasyon aralığı, yukarıda belirtilen ilgili modellerle aynıdır.

2. Önerilen çekirdek numarası serileri şunlardır: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 ve 61 çekirdek.

5- Kablo yapısının açıklaması

Kablo yapısı

Malzeme Açıklaması

Orkestra şefi

Sınıf 1 katı bakır iletken veya Sınıf 2 yuvarlak telli bakır iletken veya Sınıf 5 yumuşak bakır iletken

Yangına dayanıklı katman (varsa)

Mika bandı

Yalıtım

PVC yalıtım malzemesi

Doldurma

Higroskopik olmayan polipropilen örgü doldurma ipi

Kablo sarma bandı

Dokunmamış kumaş veya polyester bant

Metal koruyucu

Bakır tel örgü veya (bakır bant veya bakır plastik bant veya alüminyum plastik bant) sarma

İç Kılıf (varsa)

Polipropilen kabartmalı bant veya (polivinil klorür veya polietilen) kılıf malzemesi

İzolasyon manşonu (varsa)

PVC veya polietilen kılıf malzemesi

Zırh (varsa)

Galvanizli çelik şerit veya galvanizli çelik tel

Dış kılıf

PVC veya polietilen kılıf malzemesi

6-Kablolu çekirdek tanımlama

6.1 Yalıtım renklendirmesinin tanımlanması:

6.1.1 Yalıtılmış kablo damarlarının tanımlanması için renkli yalıtım kullanıldığında, her yalıtılmış kablo çekirdeği, yeşil/sarı kombinasyon rengi dışında yalnızca bir renk kullanabilir.

6.1.2 Çok damarlı herhangi bir kablonun yalıtım damar renkleri, birleşik renkler olmayan yeşil ve sarı olamaz.

6.1.2 Yeşil/sarı yalıtımlı tel damarları için, bir renk, yalıtılmış tel çekirdeğinin yüzeyinin en az %30'unu ve en fazla %70'ini kaplayacak ve diğer renk geri kalanını kapsayacak ve tamamıyla tutarlı olacaktır.

6.1.4 Beş veya daha az damarlı kabloların yalıtım renklendirmesi için tercih edilen renk spektrumu aşağıdaki gibidir:

2 çekirdek: tercih edilen renk tayfı yok; 3 çekirdek: yeşil/sarı, mavi, kahverengi veya mavi, siyah, kahverengi;

4 çekirdek: yeşil/sarı, mavi, siyah, kahverengi veya mavi, siyah, kahverengi, gri veya turuncu;

5 çekirdekli: yeşil/sarı, mavi, siyah, kahverengi, gri veya turuncu veya mavi, siyah, kahverengi, gri, turuncu veya diğer farklı renkler.

6.1.5 Kromatografi için özel gereksinimler olduğunda, arz ve talep tarafları müşteri gereksinimlerine göre müzakere edebilir ve karar verebilir.

6.2 Yalıtım dijital tanımlaması:

6.2.1 Yedi veya daha fazla çekirdekli kablolar numaralarla tanımlanacaktır. Yalıtım aynı renkte olacak ve yeşil/sarı yalıtımlı çekirdek (varsa) hariç olmak üzere, 1 numaralı yalıtımlı çekirdekten başlayarak (beyaz harfli siyah yalıtım önerilir) doğal sırayla iç katmandan dış katmana kadar sayısal olarak düzenlenecektir.

6.2.2 Tabelanın tek bir rakamdan oluşması durumunda rakamın altına yatay bir çizgi eklenmelidir. İşaret iki sayıdan oluşuyorsa dikey olarak düzenlenmeli ve son sayının altına yatay bir çizgi eklenmelidir. İki bitişik sayı grubu arasındaki di aralığı 50 mm'den büyük olmamalıdır. Dijital tanımlama işaretlerinin düzeni aşağıdaki şekilde gösterilmektedir:

7-Kılıf rengi

Siyah veya müşterinin ihtiyacına göre

8-Özel performans gereklilikleri

Alev geciktirici A/B/C sınıfı, yangına dayanıklı, termitlere dayanıklı, kemirgenlere dayanıklı, UV ışınlarına dayanıklı, düşük sıcaklığa dayanıklı, mineral yağa dayanıklı vb.

9- Kablo uygulama özellikleri

9.1 Normal çalışma sırasında kablo iletkeni için izin verilen maksimum uzun vadeli nominal sıcaklık 70°C'dir.

9.2 Kısa devre sırasında (5 saniyeyi geçmeyen süre) kablo iletkeninin izin verilen maksimum sıcaklığı 160°C'dir.

9.3 Kablo kurulum sıcaklığı 0 santigrat derecenin altında olmamalıdır

9.4 Kablo kurulumu için minimum bükülme yarıçapı:

9.4.1 Yumuşak yapılı kablo:

Bükülme yarıçapı kablonun dış çapının 6 katından az olmayacaktır.

9.4.2 Zırhsız kablolar:

Bükülme yarıçapı kablonun dış çapının 6 katından az olmayacaktır.

9.4.3 Zırhlı ve metal ekranlı kablolar:

Bükülme yarıçapı, kablonun dış çapının 12 katından az olmayacaktır.

9.5 Bu kablo, elektrik sistemlerinin güvenli, istikrarlı ve verimli çalışmasını sağlamak için anma gerilimi 450/750V ve altında olan kontrol, sinyal iletimi, izleme ve koruma devre sistemlerinde yaygın olarak kullanılır. İç mekanda, dış mekanda veya doğrudan kablo borularına ve kablo kanallarına gömülerek sabit bir şekilde kurulabilir ve kullanılabilir.
