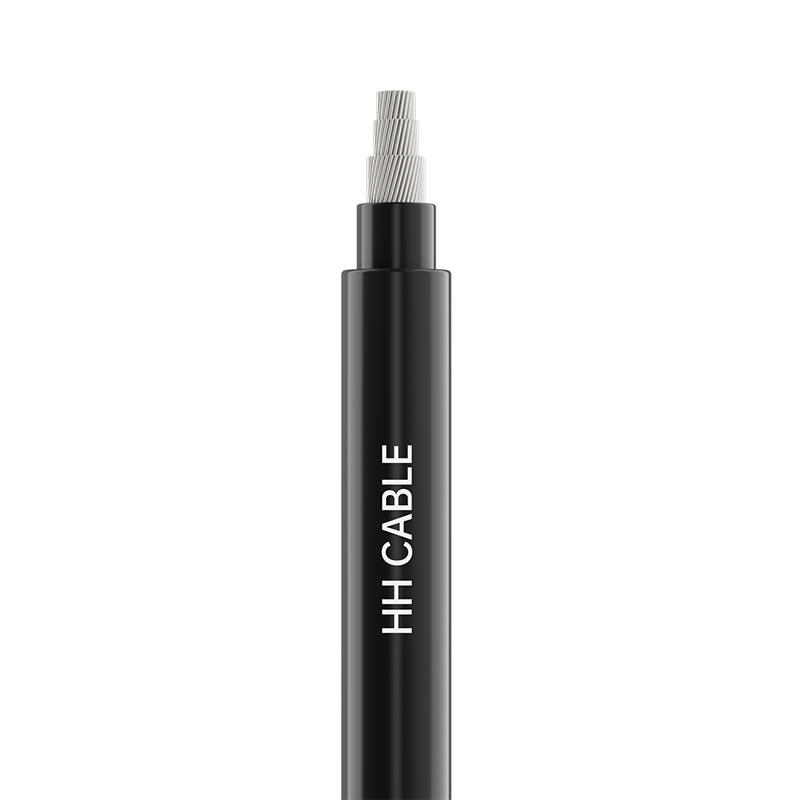

Solar Fotovoltaik Kablolar (EN Standartları)

Ürün Adı: Solar Fotovoltaik Kablo (EN Standardı)

1-Uygulama standartları

EN 50618:2014

2-Ürün Modeli

H1Z2Z2-K

3- Gerilim seviyesi

AC:1/1kV;DC:1,5kV

4-Ürün Özellikleri

Çekirdek sayısı

Şartname

1

1.5~35

5- Kablo yapısının açıklaması

Kablo yapısı

Malzeme Açıklaması

İletken

Sınıf 5 kalay kaplı bakır iletken

Yalıtım katmanı (varsa)

düşük dumanlı halojensiz bant

Yalıtım

Çapraz bağlı poliolefin

Yalıtım katmanı (varsa)

düşük dumanlı halojensiz bant

Dış kılıf (varsa)

Çapraz bağlı poliolefin

6-Kablolu çekirdek tanımlama

Yalıtım color identification: black or red or white or as per customer's requirements

7-Kılıf rengi

Siyah veya müşterinin ihtiyacına göre

8-Özel performans gereklilikleri

Alev geciktirici A/B/C sınıfı, düşük duman ve halojen içermez, UV ışınlarına dayanıklı, soğuğa dayanıklı, ozona dayanıklı, hava koşullarına dayanıklı vb.

9- Kablo uygulama özellikleri

9.1 Kablo çalışması sırasında maksimum iletken sıcaklığı : 120°C.

9.2 Kısa devre sırasında (5 saniyeyi geçmeyen süre) kablo iletkeninin izin verilen maksimum sıcaklığı 250°C'dir.

9.3 Çalışma sıcaklığı: -40 °C ila 90 °C

9.4 Kablo kurulumunun sıcaklığı -15°C'den düşük olmamalıdır

9.5 Kablo kurulumunun minimum bükülme yarıçapı: kablonun dış çapının 4 katından az olmamalıdır;

9.6 Esas olarak fotovoltaik paneller tarafından üretilen DC gücünün iletilmesi için kullanılır ve fotovoltaik modüller ile DC birleştirici kutuların birbirine bağlanması için yaygın olarak kullanılır. Ayrıca fotovoltaik sistemlerde veya benzeri enerji üretim sistemlerinde diğer bağlantılar için de kullanılır. Hem dış hem de iç mekan sabit kurulumları için uygundur.
