1.8-3kV ve PVC İzoleli Güç Kabloları

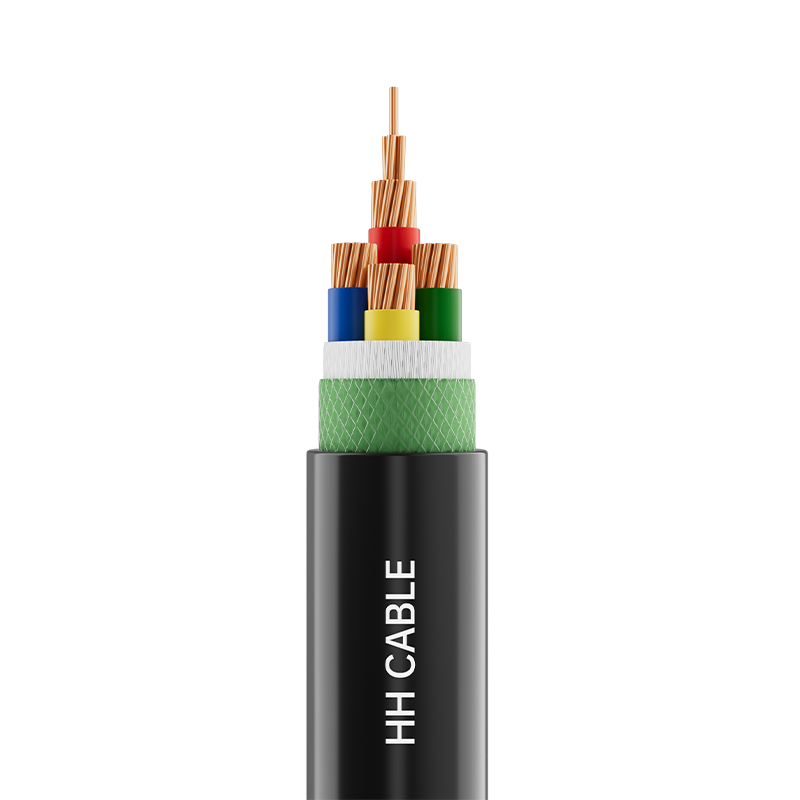

Ürün Adı: 1.8/3kV ve altı PVC izoleli güç kabloları

1-Uygulama standartları

GB/T2706.1-2020

2-Ürün Modeli

VV, VLV, VLHV, VV22, VLH22, VV32, VY23, VV62, VV72, vb.

3- Gerilim seviyesi

1,8/3kV, 0,6/1kV

4-Ürün Özellikleri

Çekirdek sayısı

Şartname

Bakır iletken

Alüminyum veya alüminyum alaşımlı iletken

1-5

1,5 mm2 ~630 mm2

1,5 mm2 ~630 mm2

3 1, 3 2, 4 1

2,5 mm2 ~630 mm2

6 mm2 ~630 mm2

5- Kablo yapısının açıklaması

Kablo yapısı

Malzeme Açıklaması

Orkestra şefi

Yuvarlak sıkıştırılmış veya sıkıştırılmamış (bakır veya alüminyum veya alüminyum alaşımı) iletkenler, bakır iletkenler - Sınıf 1, Sınıf 2, Sınıf 5; alüminyum iletkenler - Sınıf 1, Sınıf 2

Yangına dayanıklı katman (varsa)

Mika bandı

Yalıtım

PVC yalıtım malzemesi

Doldurma (varsa)

Higroskopik Olmayan Polipropilen Retiküle Dolgu Halatı

Kablo sarma bandı (varsa)

Dokunmamış veya polipropilen bant

Metal koruyucu (varsa)

Bakır bant sarma veya bakır tel sarma

İç Kılıf (varsa)

Polipropilen kabartmalı bant veya (polivinil klorür veya polietilen) kılıf malzemesi

İzolasyon manşonu (varsa)

PVC veya polietilen kılıf malzemesi

Zırh (varsa)

Paslanmaz çelik şerit veya alüminyum şerit veya alüminyum alaşımlı şerit veya galvanizli çelik şerit veya paslanmaz çelik tel veya alüminyum tel veya alüminyum alaşımlı tel veya galvanizli çelik tel

Dış kılıf

PVC veya polietilen kılıf malzemesi

6-Kablolu çekirdek tanımlama

6.1 Yalıtım renklendirmesinin tanımlanması:

1 damarlı kablo: sarı veya yeşil veya kırmızı veya mavi veya sarı-yeşil çift renkli veya müşterinin ihtiyacına göre.

2 damarlı kablo: kırmızı, mavi; 3 damarlı kablo: sarı, yeşil, kırmızı;

4 damarlı kablo: sarı, yeşil, kırmızı, mavi;

5 damarlı kablo: sarı, yeşil, kırmızı, mavi, sarı-yeşil çift renkli veya siyah veya müşterinin ihtiyacına göre;

3 1 damarlı kablo: sarı, yeşil, kırmızı, mavi;

3 2 damarlı kablo: sarı, yeşil, kırmızı, mavi, sarı-yeşil çift renkli veya siyah veya müşterinin gereksinimlerine göre;

4 1 damarlı kablo: sarı, yeşil, kırmızı, mavi, sarı-yeşil çift renkli veya siyah veya müşterinin gereksinimlerine göre.

Not 1 : Ana hat çekirdeği için sarı, yeşil ve kırmızı, nötr hat çekirdeği için mavi kullanılmıştır.

6.2 Çok damarlı kablo izolasyonunun dijital tanımlaması:

2 damarlı kablo: 0, 1; 3 damarlı kablo: 1, 2, 3; 4 damarlı kablo: 0, 1, 2, 3;

4 damarlı kablo: 0, 1, 2, 3, 4;

Not 2 : Numaralar beyaz veya müşteri isteğine göre olmalıdır; 1, 2, 3 ana damarlar, 0 nötr damar, 5 damarlı kablolarda 4 sayısı özel amaçlı iletkenleri (topraklama iletkenleri dahil) ifade eder.

7-Kılıf rengi

Siyah veya müşterinin ihtiyacına göre

8-Özel performans gereklilikleri

Alev geciktirici A/B/C sınıfı, yangına dayanıklı, termitlere dayanıklı, kemirgenlere dayanıklı, UV ışınlarına dayanıklı, yağa dayanıklı vb.

9- Kablo uygulama özellikleri

9.1 Normal çalışma sırasında kablo iletkeni için izin verilen maksimum uzun vadeli nominal sıcaklık 70°C'dir.

9.2 Kısa devre sırasında (5 saniyeyi geçmeyen süre), kablo iletkeninin izin verilen maksimum sıcaklığı 160°C'dir.

9.3 Kablo kurulum sıcaklığı 0 santigrat derecenin altında olmamalıdır

9.4 Kablo kurulumu için minimum bükülme yarıçapı

9.4.1 Tek damarlı zırhsız kablo:

Kurulum sırasında minimum kablo bükülme yarıçapı, kablonun dış çapının 20 katından az olmamalıdır.

Kurulumdan sonra minimum kablo bükülme yarıçapı, kablonun dış çapının 15 katından az olmamalıdır.

9.4.2 Tek damarlı zırhlı kablo:

Kurulum sırasında kablonun minimum bükülme yarıçapı: kablonun dış çapının 15 katından az olmamalıdır;

Kurulumdan sonra kablonun minimum bükülme yarıçapı: kablonun dış çapının 12 katından az olmamalıdır.

9.4.3 Çok damarlı zırhsız kablolar:

Kurulum sırasında kablonun minimum bükülme yarıçapı: kablonun dış çapının 15 katından az olmamalıdır;

Kurulumdan sonra kablonun minimum bükülme yarıçapı: kablonun dış çapının 12 katından az olmamalıdır.

9.4.4 Çok damarlı zırhlı kablolar:

Kurulum sırasında kablonun minimum bükülme yarıçapı: kablonun dış çapının 12 katından az olmamalıdır;

Kurulumdan sonra kablonun minimum bükülme yarıçapı: kablonun dış çapının 10 katından az olmamalıdır.

9.5 kablo, 0.6/1kV ve 1.8/3kV güç dağıtım sistemlerinde yaygın olarak kullanılmaktadır. Kablo, hem iç hem de dış mekanlarda sabit kurulum, doğrudan gömme kurulumlar, boru hatları, kablo kanalları, kanallar ve kablo kanalları için uygundur. Metal bantlı zırhlı kablo, mekanik kuvvetlere dayanabilir ancak önemli bir gerilime dayanamaz. Metal tel zırhlı kablo, mekanik kuvvetlere ve önemli gerilimlere dayanabilir. Zırhsız kablo gerilime veya sıkıştırmaya dayanamaz.
