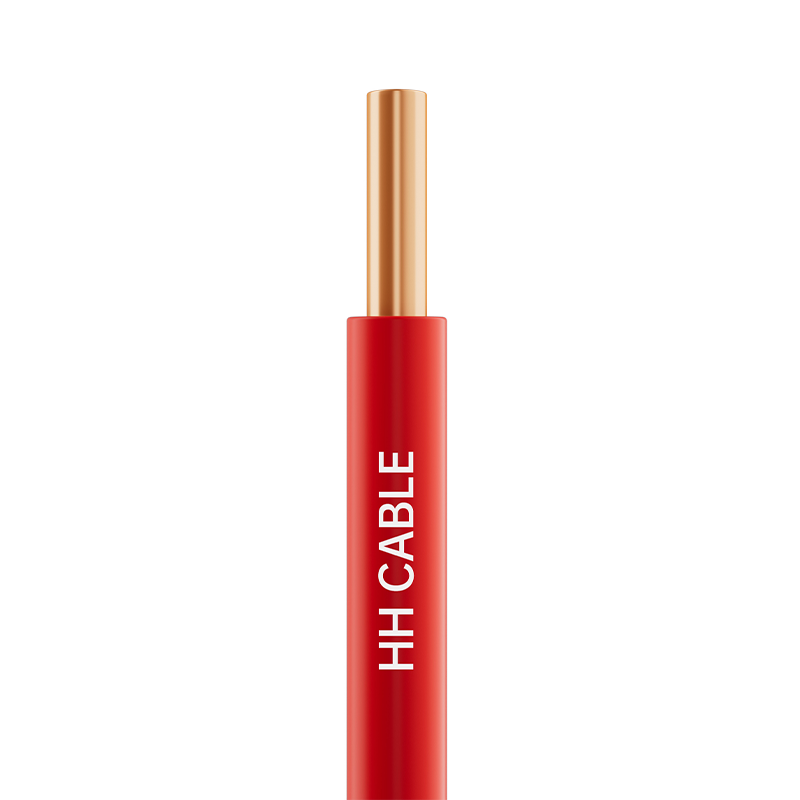

450-750V ve Altı PVC Yalıtımlı Kablolar, Teller ve Kordonlar

Ürün Adı: 450-750V ve altı PVC izoleli kablo, tel ve kordonlar

1-Uygulama standartları

GB/T5023-2008, JB/T8734-2016

2-Ürün Modeli

BV, BLV, BVV, BLVV, BVVB, BLVVB, BVR, RV, RVV, RVS, vb.

3- Gerilim seviyesi

450/750V, 300/500V, 300/300V

4-Şartname Kategorisi

Gerilim seviyesi

modelii

Şartname

450/750V

60227 IEC 01(BV)

1,5 mm2 ~400 mm2

BLV

2,5 mm2 ~400 mm2

60227 IEC 0 2 (RV)

1,5 mm2~240 mm2

BVR

2,5 mm2~185 mm2

300/500V

60227 IEC 05(BV)

0,5 mm2~1,0 mm2

BV

0,75 mm2~1,0 mm2

60227 IEC 06(RV)

0,5 mm2~1,0 mm2

300/500V

BVV

0,75 mm2~185 mm2

BLVV

2,5 mm2~185 mm2

Gerilim seviyesi

modelii

Çekirdek sayısı

Şartname

300/500V

BVVB

2-3

0,75 mm2 ~10 mm2

BLVVB

2-3

2,5 mm2 ~ 10 mm2

300/500V

60227 IEC 53 (RVV)

2-5

0,75 mm2 ~2,5 mm2

300/500V

Karavan V

2

1,5 mm2 ~6 mm2

3-5

4 mm2 ~6 mm2

6～37

0,5 mm2 ~2,5 mm2

300/300V

60227 IEC 52 (RVV)

2-3

0,5 mm2 ~0,75 mm2

300/300V

RVS

2

0,5 mm2 ~4 mm2

5- Kablo yapısının açıklaması

Kablo yapısı

Malzeme Açıklaması

İletken

Yuvarlak sıkıştırılmış veya sıkıştırılmamış (bakır veya alüminyum veya alüminyum alaşımı) iletkenler, bakır iletkenler - Sınıf 1, Sınıf 2, Sınıf 5; alüminyum iletkenler - Sınıf 1, Sınıf 2

Yangına dayanıklı katman (varsa)

Mika bandı

Yalıtım

PVC yalıtım malzemesi

Doldurma (varsa)

Higroskopik Olmayan Polipropilen Retiküle Dolgu Halatı

Kablo sarma bandı (varsa)

Dokunmamış kumaş veya polyester bant

Dış kılıf (varsa)

PVC kaplama bileşiği

6-Kablolu çekirdek tanımlama

6.1 Yalıtım renklendirmesinin tanımlanması:

6.1.1 Yalıtılmış tel damarlarının tanımlanması için renkli yalıtım kullanıldığında, her bir yalıtılmış tel çekirdeği, yeşil/sarı kombinasyon rengi dışında yalnızca bir renk kullanabilir.

6.1.2 Çok damarlı herhangi bir kablonun yalıtım damar renkleri, birleşik renkler olmayan yeşil ve sarı olamaz.

6.1.2 Yeşil/sarı yalıtımlı tel damarları için, bir renk, yalıtılmış tel çekirdeğinin yüzeyinin en az %30'unu ve en fazla %70'ini kaplayacak ve diğer renk geri kalanını kaplayacak ve tamamıyla tutarlı olacaktır.

6.1.4 Beş veya daha az damarlı kabloların yalıtım renklendirmesi için tercih edilen renk spektrumu aşağıdaki gibidir:

1 çekirdek ve 2 çekirdek: renk tayfı tercihi yok;

3 çekirdek: yeşil/sarı, mavi, kahverengi veya kahverengi, siyah, gri;

4 çekirdek: yeşil/sarı, kahverengi, siyah, gri veya mavi, kahverengi, siyah, gri;

5 çekirdekli: yeşil/sarı, mavi, kahverengi, siyah, gri veya mavi, kahverengi, siyah, gri, siyah.

6.1.5 Kromatografi için özel gereksinimler olduğunda, arz ve talep tarafları müşteri gereksinimlerine göre müzakere edebilir ve karar verebilir.

6.2 Yalıtım dijital tanımlaması:

6.2.1 Altı veya daha fazla çekirdekli kablolar numaralarla tanımlanacaktır. Yalıtım, yeşil/sarı yalıtımlı çekirdek (varsa) hariç olmak üzere, 1 numaralı yalıtımlı çekirdekten başlayarak (beyaz harfli siyah yalıtım önerilir) iç katmandan dış katmana kadar aynı renkte ve doğal sırayla sayısal olarak düzenlenecektir.

6.2.2 Tabelanın tek bir rakamdan oluşması durumunda rakamın altına yatay bir çizgi eklenmelidir. İşaret iki sayıdan oluşuyorsa dikey olarak düzenlenmeli ve son sayının altına yatay bir çizgi eklenmelidir. İki bitişik sayı grubu arasındaki di aralığı 50 mm'den büyük olmamalıdır. Dijital tanımlama işaretlerinin düzeni aşağıdaki şekilde gösterilmektedir:

7-Kılıf rengi

Beyaz, siyah veya müşterinin ihtiyacına göre

8-Özel performans gereklilikleri

Alev geciktirici A/B/C sınıfı, yangına dayanıklı, termitlere dayanıklı, kemirgenlere dayanıklı, UV ışınlarına dayanıklı, düşük sıcaklığa dayanıklı, mineral yağa dayanıklı vb.

9- Kablo uygulama özellikleri

9.1 Normal çalışma sırasında kablo iletkeni için izin verilen maksimum uzun vadeli nominal sıcaklık 70°C'dir.

9.2 Kısa devre sırasında (5 saniyeyi geçmeyen süre) kablo iletkeninin izin verilen maksimum sıcaklığı 160°C'dir.

9.3 Kablo kurulum sıcaklığı 0 santigrat derecenin altında olmamalıdır

9.4 Kablo kurulumu için minimum bükülme yarıçapı:

Dış çapı 25 mm'den az olan kabloların minimum bükülme yarıçapı: kablonun dış çapının 4 katından az olamaz;

Dış çapı 25 mm veya daha büyük olan kabloların minimum bükülme yarıçapı: kablonun dış çapının 6 katından az olamaz.

9.5 PVC yalıtımlı tel ve kabloların bu serisi maksimum 450/750V voltaj değerine sahiptir ve elektrikli aydınlatma ve iç kablolama, ev aletleri, elektrikli ekipman, enstrümantasyon, kontrol ekipmanı, elektronik ekipman ve otomatik cihazlar için konut, ticari ve endüstriyel ortamlarda yaygın olarak kullanılmaktadır. Kurulum yöntemleri arasında sabit kablolama, iç mekan veya dış mekan veya kablo kanalı veya benzeri kapalı sistemlere gömülü sistem bulunur.
