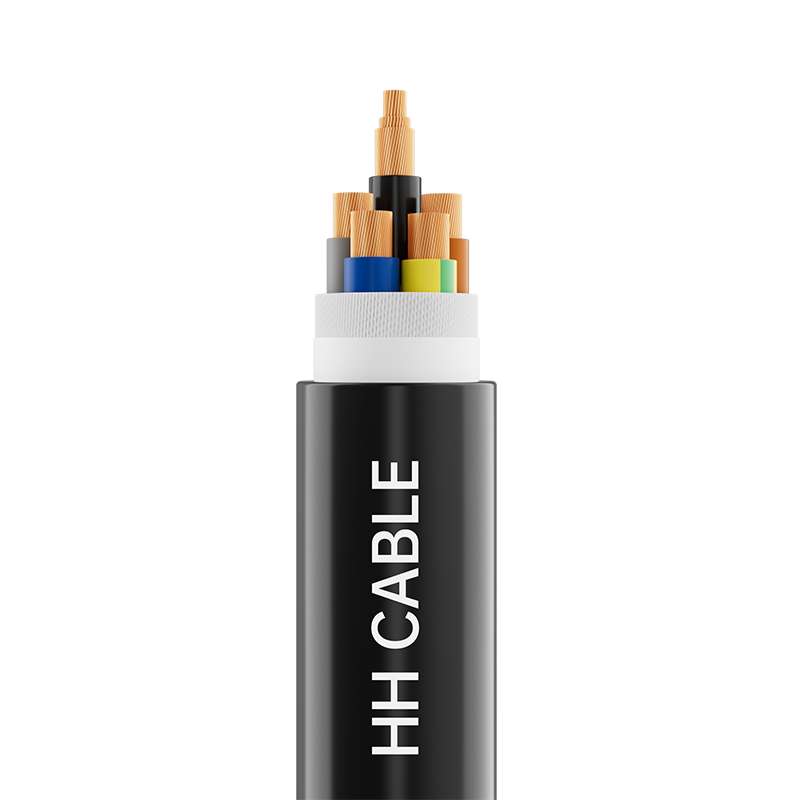

450-750V ve Altı Sabit Kablolama İçin Çevre Dostu Teller ve Kablolar

Ürün Adı: 450-750V ve altı sabit kablolama için çevre dostu teller ve kablolar

1-Uygulama standartları

Q/320282DJD006-2021

2-Ürün Modeli

WDZ-BYJ, WDZ-BYJR, WDZ-RYJ, WDZ-RYJSP, WDZ-RYS, WDZ-RYJS vb.

3- Gerilim seviyesi

450/750V, 300/500V, 300/300V

4-Şartname Kategorisi

Gerilim seviyesi

modelii

Şartname

450/750V

WDZ-BYJ, WDZ-BY vb.

1,5 mm2 ~400 mm2

WDZ-BYJR, WDZ-BYR vb.

1,5 mm2 ~240 mm2

WDZ-RYJ, WDZ-RY vb.

1,5 mm2 ~240 mm2

300/500V

WDZ-BYJ, WDZ-BY vb.

0,5 mm2 ~1,0 mm2

WDZ-RY, WDZ-RY vb.

0,5 mm2 ~1,0 mm2

300/500V

WDZ-BYJYJ, WDZ-BYJY vb.

0,75 mm2~10 mm2

Gerilim seviyesi

modelii

Çekirdek sayısı

Şartname

300/500V

WDZ-RYJYJB, WDZ-RYYB vb.

2

0,75 mm2 ~1,0 mm2

300/500V

WDZ-RYJYJ, WDZ-RYJY vb.

2-5

0,75 mm2 ~2,5 mm2

300/300V

WDZ-RYJSP, WDZ-RYSP vb.

2

0,5 mm2 ~6 mm2

300/300V

WDZ-RYJS, WDZ-RYS vb.

2

0,5 mm2 ~6 mm2

5- Kablo yapısının açıklaması

Kablo yapısı

Malzeme Açıklaması

İletken

Sınıf 1 katı bakır iletken veya Sınıf 2 yuvarlak telli bakır iletken veya Sınıf 5 yumuşak bakır iletken

Refrakter katman (varsa)

Mika bandı

Yalıtım

Çapraz bağlı polietilen veya poliolefin veya çapraz bağlı poliolefin yalıtım malzemesi

Doldurma (varsa)

Higroskopik olmayan polipropilen örgü doldurma ipi

Kablo sarma bandı (varsa)

Düşük dumanlı sıfır halojen bant veya fiberglas bant veya polyester bant

Metal koruyucu (varsa)

Bakır tel örgü

Dış kılıf (varsa)

Poliolefin veya çapraz bağlı poliolefin kılıf malzemesi

6-Kablolu çekirdek tanımlama

6.1 Yalıtım renklendirmesinin tanımlanması:

6.1.1 Yalıtılmış tel damarlarının tanımlanması için renkli yalıtım kullanıldığında, her bir yalıtılmış tel çekirdeği, yeşil/sarı kombinasyon rengi dışında yalnızca bir renk kullanabilir.

6.1.2 Çok damarlı herhangi bir kablonun yalıtım damar renkleri, birleşik renkler olmayan yeşil ve sarı olamaz.

6.1.2 Yeşil/sarı yalıtımlı tel damarları için, bir renk, yalıtılmış tel çekirdeğinin yüzeyinin en az %30'unu ve en fazla %70'ini kaplayacak ve diğer renk geri kalanını kaplayacak ve tamamıyla tutarlı olacaktır.

6.1.4 Beş veya daha az damarlı kabloların yalıtım renklendirmesi için tercih edilen renk spektrumu aşağıdaki gibidir:

1 çekirdek ve 2 çekirdek: renk tayfı tercihi yok;

3 çekirdek: yeşil/sarı, mavi, kahverengi veya kahverengi, siyah, gri;

4 çekirdek: yeşil/sarı, kahverengi, siyah, gri veya mavi, kahverengi, siyah, gri;

5 çekirdekli: yeşil/sarı, mavi, kahverengi, siyah, gri veya mavi, kahverengi, siyah, gri, siyah.

6.1.5 Kromatografi için özel gereksinimler olduğunda, arz ve talep tarafları müşteri gereksinimlerine göre müzakere edebilir ve karar verebilir.

6.2 Yalıtım dijital tanımlaması:

6.2.1 İkiden fazla damarı olan kabloların yalıtım damarları da numaralarla belirtilebilir. Yalıtım, yeşil/sarı yalıtım katmanı (varsa) hariç olmak üzere, 1 numaralı yalıtım katmanından başlayarak (siyah yalıtımın üzerine beyaz rakamların basılması tavsiye edilir) iç katmandan dış katmana kadar aynı renkte ve doğal sırayla düzenlenmelidir.

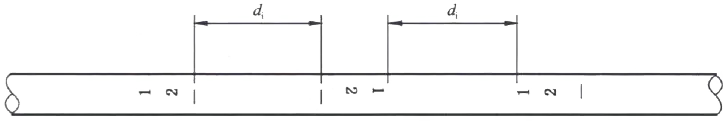

6.2.2 Tabelanın tek bir rakamdan oluşması durumunda rakamın altına yatay bir çizgi eklenmelidir. İşaret iki sayıdan oluşuyorsa dikey olarak düzenlenmeli ve son sayının altına yatay bir çizgi eklenmelidir. İki bitişik sayı grubu arasındaki di aralığı 50 mm'den büyük olmamalıdır. Dijital tanımlama işaretlerinin düzeni aşağıdaki şekilde gösterilmektedir:

7-Kılıf rengi

Siyah veya müşterinin ihtiyacına göre

8-Özel performans gereklilikleri

Alev geciktirici A/B/C sınıfı, yangına dayanıklı, termitlere dayanıklı, kemirgenlere dayanıklı, UV ışınlarına dayanıklı, düşük sıcaklığa dayanıklı, mineral yağa dayanıklı vb.

9- Kablo uygulama özellikleri

9.1 Normal çalışma sırasında kablo iletkeni için izin verilen maksimum uzun vadeli nominal sıcaklık: poliolefin yalıtım: 70°C; çapraz bağlı polietilen izolasyon veya çapraz bağlı poliolefin izolasyon: 90°C.

9.2 Kısa devre sırasında kablo iletkeninin izin verilen maksimum sıcaklığı (5 saniyeyi geçmeyen süre): poliolefin: 160°C; çapraz bağlı polietilen izolasyon veya çapraz bağlı poliolefin izolasyon: 250°C.

9.3 Kablo kurulum sıcaklığı 0 santigrat derecenin altında olmamalıdır

9.4 Kablo kurulumu için minimum bükülme yarıçapı:

Dış çapı 25 mm'den az olan kabloların minimum bükülme yarıçapı: kablonun dış çapının 4 katından az olamaz;

Dış çapı 25 mm veya daha büyük olan kabloların minimum bükülme yarıçapı: kablonun dış çapının 6 katından az olamaz.

9.5 Bu seri, maksimum 450/750V gerilime sahip kablolama için çevre dostu telleri ve kabloları belirtir. Demiryolu taşımacılığı, havaalanları, yüksek binalar, alışveriş merkezleri ve hastaneler gibi yüksek güvenlik ve çevre gereksinimleri olan alanlarda, elektrikli aydınlatma ve iç kablolama, elektrikli cihazlar, elektrikli ekipmanlar, aletler ve sayaçlar, kontrol ekipmanları, elektronik ekipmanlar ve otomatik cihazlar için yaygın olarak kullanılırlar. Kurulum yöntemleri arasında sabit kablolama, iç mekan veya dış mekan kurulumu veya boru veya benzeri kapalı sistemlere gömme yer alır.
