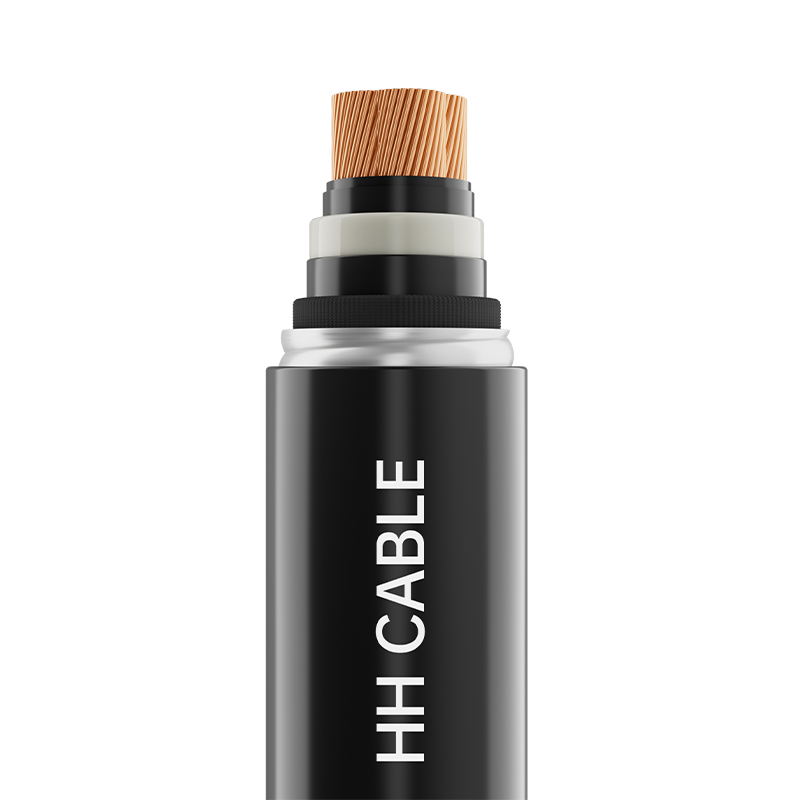

66-110kV Çapraz Bağlı Polietilen İzoleli Güç Kablosu

Ürün Adı: 66-110kV çapraz bağlı polietilen yalıtımlı güç kablosu

1-Uygulama standartları

GB/T11017.2-2024

2-Ürün Modeli

YJLW02, YJLW03, YJLW02-Z, YJLW03-Z, vb.

3-Voltaj seviyesi

38/66kV, 50/66kV, 64/110kV

4-Ürün Özellikleri

240 mm2 ~2000 mm2

5- Kablo yapısının açıklaması

Kablo yapısı

Malzeme Açıklaması

Orkestra şefi

Yuvarlak sıkıştırılmış veya bölünmüş (bakır veya alüminyum) iletkenler

Orkestra şefi shielding

Yarı iletken Tetoron sarma bandı ultra pürüzsüz çapraz bağlı yarı iletken malzeme

Yalıtım

Ultra temiz çapraz bağlı polietilen yalıtım malzemesi

Yalıtım shielding

Ultra pürüzsüz çapraz bağlı yarı iletken malzeme

Tampon katmanı

Yarı iletken tampon bant veya yarı iletken tampon su engelleyici bant

Metal kol veya metal kalkan

Oluklu alüminyum manşon veya pürüzsüz alüminyum manşon veya bakır tel seyrek sargı; Ayrıca ihtiyaca göre sıcaklık izleme fiberi eklenebilmektedir.

Korozyon önleyici katman

Asfalt veya sıcakta eriyen yapıştırıcı veya asfalt boyası

Metalik olmayan dış kılıf

Yalıtım grade (PVC or polyethylene or halogen-free low smoke flame retardant) sheath material

Dış kılıf iletken katman

Grafit kaplama veya ekstrüzyonlu yarı iletken malzeme

6-Kılıf rengi

Siyah veya kırmızı veya müşterinin ihtiyacına göre

7-Özel performans gereklilikleri

Alev geciktirici A/B/C sınıfı, düşük duman ve halojen içermez, termitlere dayanıklı, kemirgenlere dayanıklı, UV ışınlarına dayanıklı vb.

8- Kablo uygulama özellikleri

8.1 Normal çalışma sırasında kablo iletkeni için izin verilen maksimum uzun vadeli nominal sıcaklık 90°C'dir.

8.2 Kısa devre sırasında (5 saniyeyi geçmeyen süre), kablo iletkeninin izin verilen maksimum sıcaklığı 250°C'dir.

8.3 Kablo kurulum sıcaklığı 0 santigrat derecenin altında olmamalıdır

8.4 Kablo kurulumu için minimum bükülme yarıçapı:

Kurulum sırasında kablonun minimum bükülme yarıçapı: kablonun dış çapının 20 katından az olmamalıdır;

Kurulumdan sonra kablonun minimum bükülme yarıçapı: kablonun dış çapının 15 katından az olmamalıdır.

8.5Kablolar, kentsel güç dağıtım ağları ve endüstriyel güç kaynakları dahil olmak üzere güç iletim ve dağıtım sistemlerinde yaygın olarak kullanılmaktadır. Sabit kurulum, dış ve iç mekan kurulumları, doğrudan gömme kurulumlar, kablo kanalları, kablo kanalları ve tüneller için uygundurlar ve orta düzeyde basınca dayanabilirler. Modele bağlı olarak kablolar, radyal suya dayanıklılık veya hem radyal hem de uzunlamasına suya dayanıklılık sunar
