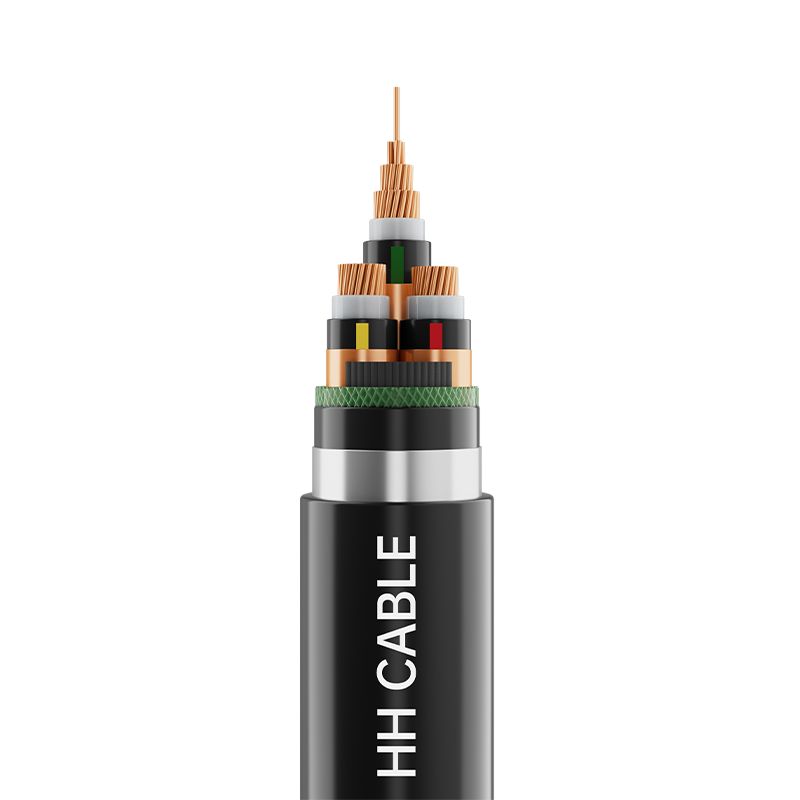

Tramvay Güç Kaynağı Sistemi Mühendisliği için 10kV XLPE İzoleli Güç Kablosu

Ürün adı: Tramvay güç kaynağı sistemi mühendisliği için 10kV XLPE yalıtımlı güç kablosu

1-Uygulama standartları

Q/320282DJD003-2021

2-Ürün Modeli

YG-WDZ-YJE23

3-Voltaj seviyesi

8,7/10

4-Ürün Özellikleri

Çekirdek sayısı

Şartname

3

50 mm2 ~400 mm2

5- Kablo yapısının açıklaması

Kablo yapısı

Malzeme Açıklaması

Orkestra şefi

Yuvarlak sıkıştırılmış bakır iletken

Orkestra şefi shielding

Çapraz bağlı yarı iletken malzeme

Yalıtım

Çapraz bağlı polietilen yalıtım malzemesi

Yalıtım shielding

Çapraz bağlı yarı iletken malzeme

Metal koruyucu

İhtiyaca göre bakır bant sarma, sıcaklık izleme fiber optik eklenebilir

Doldurma

Higroskopik olmayan polipropilen yelpaze şeklinde dolgu şeritleri veya

Higroskopik Olmayan Polipropilen Retiküle Dolgu Halatı

Kablo sarma bandı

Düşük dumanlı sıfır halojen bant

İzolasyon manşonu

Halojen içermeyen, düşük dumanlı poliolefin kılıf malzemesi

Zırh

galvanizli çelik şerit

Dış kılıf

125°C halojensiz, düşük dumanlı, alev geciktirici, çapraz bağlı poliolefin kılıf malzemesi

6-Kablolu çekirdek tanımlama

Sarı, yeşil, kırmızı kurdeleli kimlik veya baskılı 1, 2, 3 beyaz rakamlı kimlik veya müşteri isteğine göre

7-Kılıf rengi

Siyah veya müşterinin ihtiyacına göre

8-Özel performans gereklilikleri

Alev geciktirici A/B sınıfı, düşük duman ve halojen içermeyen, termitlere dayanıklı, kemirgenlere dayanıklı, UV ışınlarına dayanıklı vb.

9- Kablo uygulama özellikleri

9.1 Normal çalışma sırasında kablo iletkeni için izin verilen maksimum uzun vadeli nominal sıcaklık 90°C'dir.

9.2 Kısa devre sırasında (5 saniyeyi geçmeyen süre), kablo iletkeninin izin verilen maksimum sıcaklığı 250°C'dir.

9.3 Kablo kurulum sıcaklığı 0 santigrat derecenin altında olmamalıdır

9.4 Kablo kurulumu için minimum bükülme yarıçapı:

Kablonun dış çapının 20 katından az olmamalıdır.

9.5 Bu kablo tramvay güç kaynağı sistemi projelerinde yaygın olarak kullanılmaktadır. Güç kaynağı sistemini tramvay operasyonlarına bağlayan temel bileşen olarak kullanımı, güç iletimi, sinyal kontrolü, güvenlik güvencesi ve kararlı sistem çalışması sürecinin tamamını kapsar. Aynı zamanda tramvayların verimli ve güvenli çalışmasını sağlamak için yüksek iletkenlik, ısı direnci, parazit önleme yeteneği ve çevreye uyum sağlama yeteneği de dikkate alınarak kentsel demiryolu taşımacılığı için daha güvenilir "kan damarı" desteği sağlanır.
