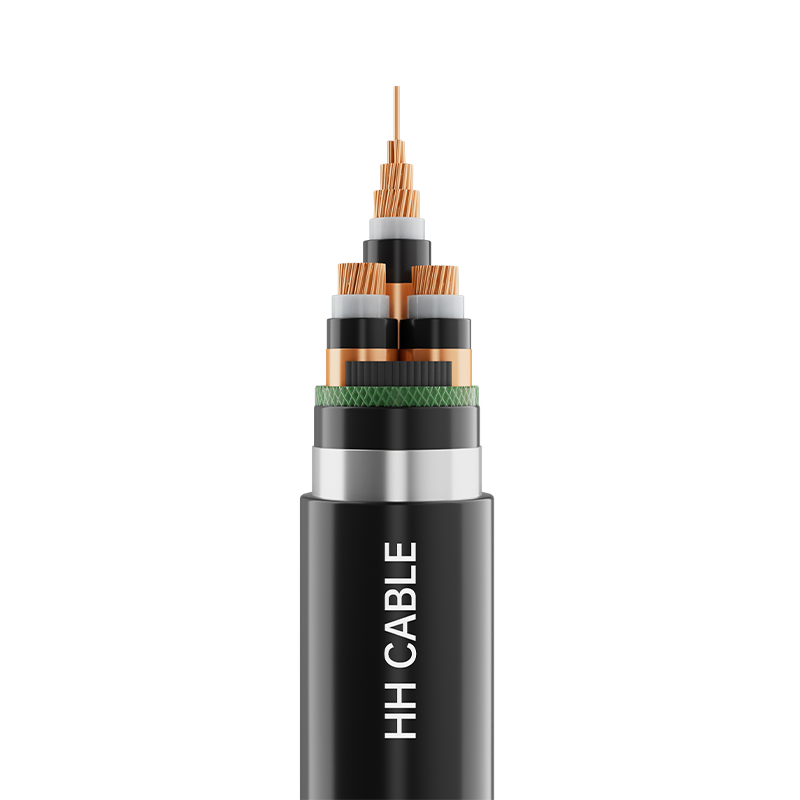

6-35kV Çapraz Bağlı Polietilen İzoleli Güç Kablosu

Ürün Adı: 6-35kV çapraz bağlı polietilen yalıtımlı güç kablosu

1-Uygulama standartları

GB/T2706.2~3-2020

2-Ürün Modeli

YJV, YJY, YJV22, YJV32, YJY23, YJY33, YJV62, YJV72, vb.

3- Gerilim Özellikleri

Gerilim seviyesi

Çekirdek sayısı

Şartname

Bakır iletken

Alüminyum veya alüminyum alaşımlı iletken

3.6/6kV

6/6 (10)kV

8,7/10(15)kV

12/20kV

3

25 mm2 ~630 mm2

25 mm2 ~630 mm2

1

25 mm2 ~800 mm2

25 mm2 ~800 mm2

18/20（30）kV

3

35 mm2 ~630 mm2

35 mm2 ~630 mm2

1

35 mm2 ~800 mm2

35 mm2 ~800 mm2

21/35kV

26/35kV

3

50 mm2 ~630 mm2

50 mm2 ~630 mm2

1

50 mm2 ~800 mm2

50 mm2 ~800 mm2

4- Kablo yapısının açıklaması

Kablo yapısı

Malzeme Açıklaması

İletken

Yuvarlak sıkıştırılmış (bakır veya alüminyum veya alüminyum alaşımı) iletken

İletken shielding

Çapraz bağlı yarı iletken malzeme

Yalıtım

Çapraz bağlı polietilen yalıtım malzemesi

Yalıtım shielding

Çapraz bağlı yarı iletken malzeme

Metal koruyucu

Bakır bant sarma veya bakır tel seyrek sarma; Ayrıca ihtiyaca göre sıcaklık izleme fiberi eklenebilmektedir.

Doldurma (varsa)

Higroskopik olmayan polipropilen yelpaze şeklinde dolgu şeritleri veya

Higroskopik Olmayan Polipropilen Retiküle Dolgu Halatı

Kablo sarma bandı (varsa)

Dokunmamış veya polipropilen bant

İzolasyon manşonu (varsa)

PVC veya polietilen veya halojen içermeyen, düşük dumanlı, alev geciktirici kılıf malzemesi

Zırh (varsa)

Paslanmaz çelik şerit veya alüminyum şerit veya alüminyum alaşımlı şerit veya galvanizli çelik şerit veya paslanmaz çelik tel veya alüminyum tel veya alüminyum alaşımlı tel veya galvanizli çelik tel

Dış kılıf

PVC veya polietilen veya halojen içermeyen, düşük dumanlı, alev geciktirici kılıf malzemesi

5-Kablolu çekirdek tanımlama

Tek damarlı kablo: yalıtımın doğal rengine göre - orijinal renk

Üç damarlı kablo: sarı, yeşil, kırmızı şerit tanımlama veya baskılı 1, 2, 3 beyaz numara tanımlama veya müşteri gereksinimlerine göre

6-Kılıf rengi

Siyah veya müşterinin ihtiyacına göre

7-Özel performans gereklilikleri

Alev geciktirici A/B/C sınıfı, düşük duman ve halojen içermez, termitlere dayanıklı, kemirgenlere dayanıklı, UV ışınlarına dayanıklı, suya dayanıklı vb.

8- Kablo uygulama özellikleri

8.1 Normal çalışma sırasında kablo iletkeni için izin verilen maksimum uzun vadeli nominal sıcaklık 90°C'dir.

8.2 Kısa devre sırasında (5 saniyeyi geçmeyen süre), kablo iletkeninin izin verilen maksimum sıcaklığı 250°C'dir.

8.3 Kablo kurulum sıcaklığı 0 santigrat derecenin altında olmamalıdır

8.4 Kablo kurulumu için minimum bükülme yarıçapı

8.4.1 Tek damarlı zırhsız kablo:

Kurulum sırasında kablonun minimum bükülme yarıçapı: kablonun dış çapının 20 katından az olmamalıdır;

Kurulumdan sonra kablonun minimum bükülme yarıçapı: kablonun dış çapının 15 katından az olmamalıdır.

8.4.2 Tek damarlı zırhlı kablo:

Kurulum sırasında kablonun minimum bükülme yarıçapı: kablonun dış çapının 15 katından az olmamalıdır;

Kurulumdan sonra kablonun minimum bükülme yarıçapı: kablonun dış çapının 12 katından az olmamalıdır.

8.4.3 Üç çekirdekli zırhsız kablo:

Kurulum sırasında kablonun minimum bükülme yarıçapı: kablonun dış çapının 15 katından az olmamalıdır;

Kurulumdan sonra kablonun minimum bükülme yarıçapı: kablonun dış çapının 12 katından az olmamalıdır.

8.4.3 Üç çekirdekli zırhlı kablo:

Kurulum sırasında kablonun minimum bükülme yarıçapı: kablonun dış çapının 12 katından az olmamalıdır;

Kurulumdan sonra kablonun minimum bükülme yarıçapı: kablonun dış çapının 10 katından az olmamalıdır.

8.5 kablo, kentsel güç dağıtım ağları ve endüstriyel güç kaynakları dahil olmak üzere güç iletim ve dağıtım sistemlerinde yaygın olarak kullanılmaktadır. Kablo, hem iç hem de dış mekanlarda sabit kurulum için uygundur ve doğrudan boru hatlarına, kablo kanallarına, kanallara ve kablo kanallarına gömülebilir. Metal bantlı zırhlı kablo, mekanik kuvvetlere dayanabilir ancak önemli bir gerilime dayanamaz; tel zırhlı kablo, mekanik kuvvetlere ve kayda değer gerilime dayanabilir; zırhsız kablo gerilime veya sıkıştırmaya dayanamaz.
