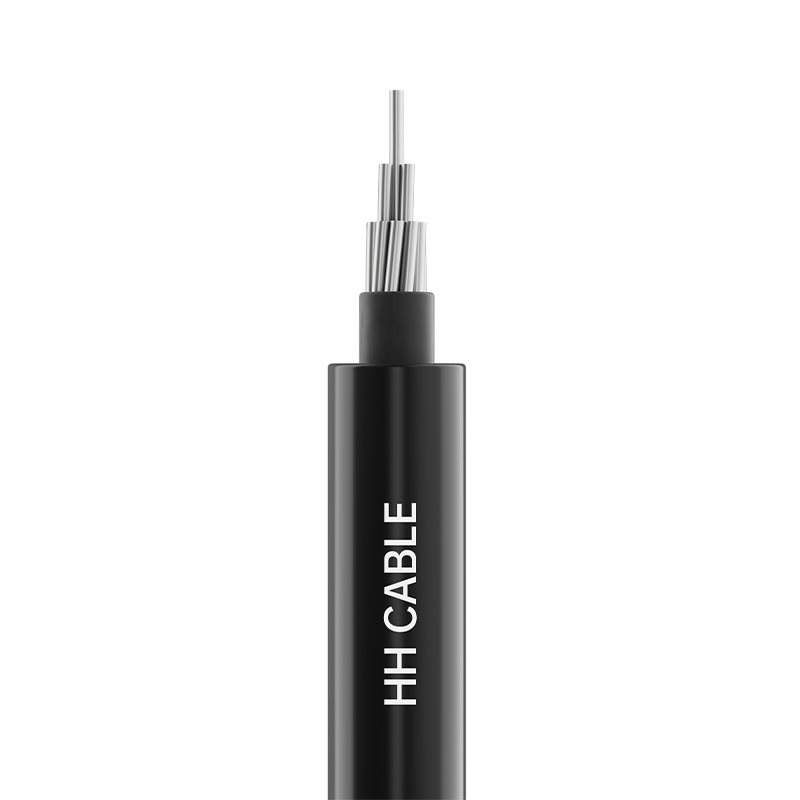

10kV Havai Yalıtımlı Kablo

Ürün adı: 10kV havai yalıtımlı kablo

1-Uygulama standartları

GB/T14049-2008

2-Ürün Modeli

JKLY, JKLYJ, JKLYJ/Q, JKLYJ/B, JKLHY, JKLHYJ, JKYJ, JKTRYJ, vb.

3- Gerilim seviyesi

10kV

4-Ürün Özellikleri

Çekirdek sayısı

Şartname

Bakır iletken

Alüminyum veya alüminyum alaşımlı iletken

1

10 mm2 ~400 mm2

10 mm2 ~400 mm2

3

25 mm2 ~400 mm2

25 mm2 ~400 mm2

3 K (A) veya 3 K (B)

25 mm2 ~400 mm2

K 25mm2 ~120mm2

25 mm2 ~400 mm2

K 25mm2 ~120mm2

Not 1: K, yük taşıyan çok telli teldir. Mühendislik teknik gerekliliklerine göre tabloda belirtilen kesit, ilgili iletken kesitine uyacak şekilde seçilebilir.

Kule açıklığının fazla olması ve ilave taşıyıcı kablolara ihtiyaç duyulması durumunda bu tür taşıyıcı kablolar kablo yapısına dahil edilmez.

Not 2: (A), çelik yük taşıyan çok telli kabloyu, (B) ise alüminyum alaşımlı yük taşıyan çok telli kabloyu belirtir.

5- Kablo yapısının açıklaması

Kablo yapısı

Malzeme Açıklaması

Orkestra şefi

Yuvarlak sıkıştırılmış (bakır veya alüminyum veya alüminyum alaşımı) iletken

Orkestra şefi shield (if any)

Çapraz bağlı veya çapraz bağlı olmayan yarı iletken malzemeler

Yalıtım

Yüksek yoğunluklu polietilen veya çapraz bağlı polietilen hava koşullarına dayanıklı yalıtım malzemesi

Yalıtım shield (if any)

Çapraz bağlı soyulabilir yarı iletken malzeme

6-İzolasyon tanımlaması

Yalıtım coloring identification:

Yalıtım rengi siyah veya doğaldır. Üç damarlı kablo yalıtımının faz sırası çıkıntılarla tanımlanır; yani faz A'da bir çıkıntı vardır, faz B'de iki çıkıntı vardır, faz C'de üç çıkıntı vardır vb. veya müşteri gereksinimlerine göre. Nötr çekirdek yukarıdakilerden farklı bir işaretleme yöntemiyle işaretlenir.

7-Özel performans gereklilikleri

Hava koşullarına dayanıklılık, UV direnci vb.

8- Kablo uygulama özellikleri

8.1 Normal çalışma sırasında kablo iletkeni için izin verilen maksimum uzun vadeli nominal sıcaklık:

Yüksek yoğunluklu polietilen: 75°C; çapraz bağlı polietilen: 90°C.

8.2 Kısa devre sırasında kablo iletkeninin izin verilen maksimum sıcaklığı (5 saniyeyi geçmeyen süre): yüksek yoğunluklu polietilen yalıtım: 150°C; çapraz bağlı polietilen yalıtım: 250°C.

8.3 Kablo kurulumunun sıcaklığı -20°C'den düşük olmamalıdır

8.4 Kablo kurulumu için minimum bükülme yarıçapı:

Tek damarlı kablo: kablonun dış çapının en az 20 katı;

Çok damarlı kablo: kablonun dış çapının 15 katından az olmamalıdır.

8.510kV havai yalıtımlı kablolar, kentsel ve kırsal enerji şebekesi inşaatında yaygın olarak kullanılmaktadır ve geleneksel çıplak iletkenlerin yerini alacak, elektrik çarpması riskini azaltacak, güvenliği artıracak, kentsel güzelleştirme ihtiyaçlarını karşılayacak, çıplak iletkenlerin manzara üzerindeki etkisini önleyecek ve "görünmez güç şebekesi" etkisi elde edecek iyileştirmelerde kullanılır.

8.5.1 Hafif ve ince yalıtımlı kabloları tavana döşerken ağaçlara belirli bir mesafe bırakılmalıdır. Kablolar çalışırken kablolar ve ağaçlar arasında yalnızca kısa süreli temasa izin verilir.

8.5.2 Doğal yalıtımlı kabloları tavana döşerken ağaçlara belirli bir mesafe bırakılmalıdır. Kablolar çalışırken kablolar ve ağaçlar arasında sık temasa izin verilir.

8.5.3 Geri kalan 10kV havai yalıtımlı kablolar sabit havai konumlara döşenecektir. Kurulum sırasında ağaçlara belirli bir mesafe bırakılmalıdır. Çalışma sırasında kablolar ve ağaçlar arasında sık temasa izin verilir. Ayrıca trafo iniş hattı olarak yumuşak bakır damarlı havai izolasyonlu kablolar kullanılacaktır.
